Biến thế đánh lửa Brahma TCD1xA

Mô tả

Biến thế đánh lửa Brahma TCD1xA

Công ty TNHH kỹ thuật công nghệ An Trọng Tín

Hotline: 0901390345 – Tự hào là đơn vị tiên phong cung cấp các máy móc thiết bị công nghiệp chất lượng cao, giá tốt nhất trên thị trường hiện nay.

Biến thế đánh lửa Brahma TCD1xA – Hệ thống đánh lửa tần số cao chống nhiễu EMC

Biến thế đánh lửa Brahma (Brahma Ignition Transformer) là giải pháp kích áp cao tần hàng đầu thế giới đến từ Tập đoàn Brahma (Ý).

Trong các hệ thống đốt công nghiệp hiện đại, thiết bị này chuyển đổi điện áp nguồn tiêu chuẩn (110V – 230V) thành điện áp đỉnh cao (4kV – 17kV), tạo ra tia lửa điện mạnh mẽ để kích hoạt quá trình đốt cháy nhiên liệu (gas, dầu DO/FO) một cách nhanh chóng, chính xác và an toàn.

1. Ưu điểm kỹ thuật vượt trội của thương hiệu Brahma

Công nghệ điện tử cao tần:

• Khác với các loại biến thế quấn dây truyền thống cồng kềnh, Brahma sử dụng mạch dao động điện tử bán dẫn kết hợp lõi Ferrite.
• Điều này giúp giảm kích thước và trọng lượng hơn 60%, cho phép tích hợp dễ dàng vào các mẫu đầu đốt nhỏ gọn.

Tích hợp bộ lọc nhiễu EMC:

• Tuân thủ nghiêm ngặt Chỉ thị về Tương thích Điện từ của Châu Âu (Chỉ thị EMC 2014/30/EU).
• Triệt tiêu hoàn toàn các sóng cao tần có thể gây nhiễu cho hệ thống PLC, cảm biến và các thiết bị điện tử xung quanh.

Đúc chìm nhựa Resin cao cấp:

• Toàn bộ bo mạch được bao bọc hoàn toàn trong lớp nhựa Resin cách điện chuyên dụng có độ dẫn nhiệt cao, bảo vệ tuyệt đối cho các linh kiện trước độ ẩm, hóa chất ăn mòn và rung lắc cơ học.

Bảo vệ an toàn toàn diện:

• Tích hợp sẵn biến trở (varistor) để bảo vệ chống lại sự tăng vọt điện áp lưới cùng với khả năng tự bảo vệ trong trường hợp ngắn mạch hoặc quá tải đầu ra.

2. Phân tích kỹ thuật chi tiết: Biến thế đánh lửa Brahma TCD1xA

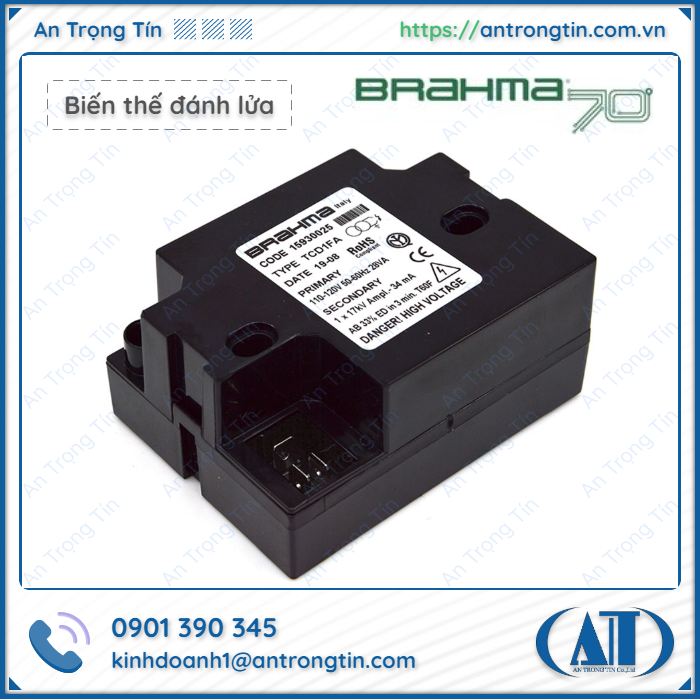

Biến thế đánh lửa Brahma TCD1xA thuộc dòng biến thế điện tử cao tần đơn cực, được thiết kế cho nguồn điện 110-120V và hoạt động theo chu kỳ gián đoạn (33% duty cycle).

Giải mã cấu trúc mã sản phẩm (TR.EL. TCD X X X X):

• TCD: Dòng biến thế đánh lửa điện tử cao tần (Electronic Ignition Transformer).
• 1: Cấu hình đầu ra cao áp đơn cực (Single pole – đánh lửa giữa 1 cực và mass/vỏ).
• xA: Chế độ vận hành gián đoạn (33% duty cycle trong khoảng thời gian 3 phút).
• x (B/F): Loại kết nối nguồn (B: Đầu nối chân tam giác SP1, F: Đầu nối nhanh Fast-on kích thước 6,35 x 0,8mm.

2.1. Bảng thông số vận hành (So sánh chi tiết các dòng TCD):

2.2. Thông số kỹ thuật lắp đặt & Tiêu chuẩn chứng nhận:

• Cầu chì bảo vệ: Tích hợp cầu chì tiêu chuẩn F1A 250V (tuân thủ tiêu chuẩn EN 60127).
• Nhiệt độ môi trường hoạt động: Phù hợp trong khoảng từ -20°C đến +60°C.
• Khoảng cách điện cực khuyến nghị: 3mm đến 5mm để đảm bảo hiệu suất phóng tia lửa tối ưu.
• Chiều dài tối đa của cáp cao áp: 1,5m (không vượt quá chiều dài này để tránh sụt áp đỉnh).
• Trọng lượng & Kích thước: Trọng lượng ~ 250g; khoảng cách tâm lỗ lắp đặt có thể điều chỉnh từ 57,6mm đến 63,2mm (sử dụng ốc M4 hoặc M5).
• Chứng nhận quốc tế: Đạt Chỉ thị Hạ thế LVD Directive 2014/35/EU, được chứng nhận bởi IMQ (Certificate No: CA04.08304).

3. Phạm vi ứng dụng & Hướng dẫn kỹ thuật lắp đặt

3.1. Ứng dụng công nghiệp

Biến thế đánh lửa Brahma được sử dụng rộng rãi trong các hệ thống đốt nhiên liệu tự động, chẳng hạn như:

• Đầu đốt gas/dầu cho lò hơi công nghiệp.
• Hệ thống sấy nông sản và dây chuyền sấy sơn tĩnh điện.
• Lò nướng thực phẩm quy mô lớn và hệ thống cấp nước nóng trung tâm.

3.2. Các lưu ý kỹ thuật quan trọng khi lắp đặt & vận hành

Kiểm tra điện áp nguồn:

• Đảm bảo sử dụng đúng nguồn điện 110-120V AC. Việc cấp nhầm nguồn 220V sẽ làm hỏng mạch điện tử ngay lập tức.

Tuân thủ chu kỳ hoạt động (Duty Cycle 33%):

• Đối với model TCD1xA, thời gian đánh lửa không được vượt quá 1 phút trong một chu kỳ 3 phút.
• Bộ điều khiển đầu đốt phải ngắt điện cấp cho biến thế ngay sau khi cảm biến phát hiện có ngọn lửa.

Căn chỉnh kim đánh lửa:

• Duy trì khoảng cách 3–5 mm giữa đầu kim và điểm tiếp nối đất. Nếu khoảng cách quá lớn (>6 mm), điện áp phản hồi có thể làm hỏng mạch điện bên trong.

Nối đất (Grounding):

• Kết nối chắc chắn dây tiếp đất vào khung kim loại của hệ thống để triệt tiêu dòng rò và ngăn ngừa nhiễu tần số cao.
