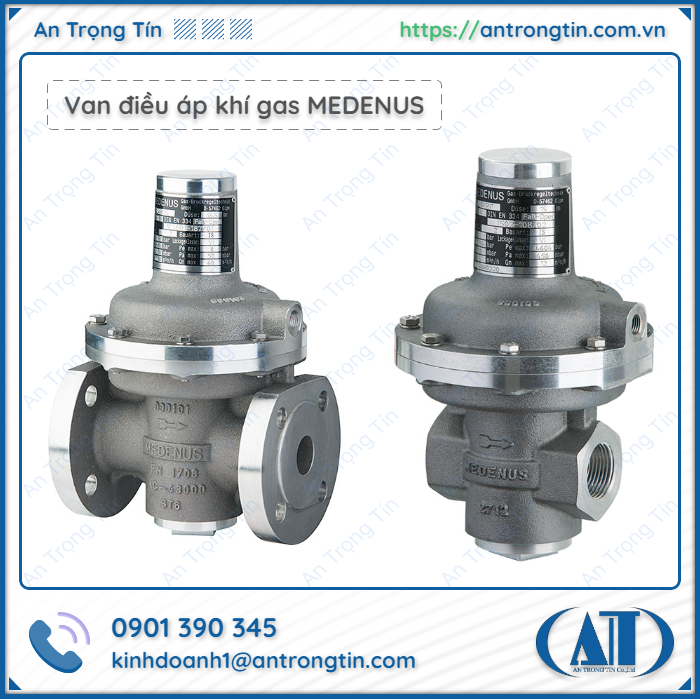

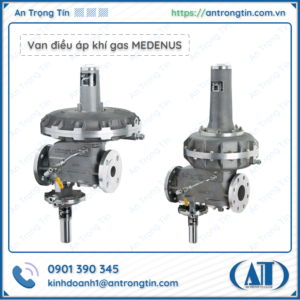

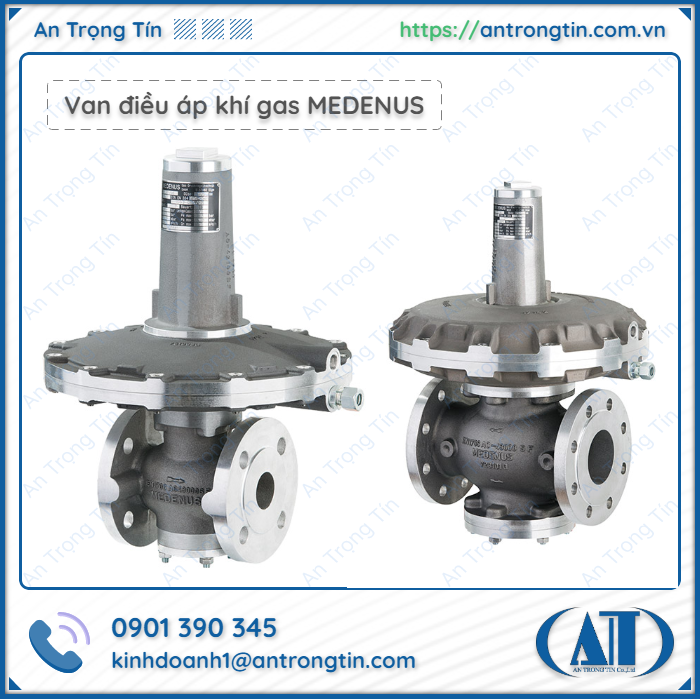

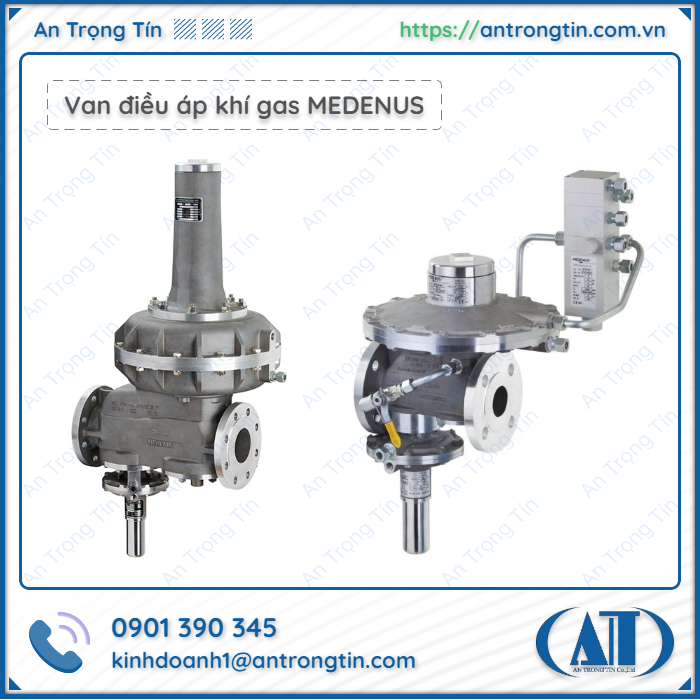

Bộ điều áp khí MEDENUS R51 / R101

Mô tả

Bộ điều áp khí MEDENUS R51 / R101

Công ty TNHH kỹ thuật công nghệ An Trọng Tín

Hotline: 0901390345 – Tự hào là đơn vị tiên phong cung cấp các máy móc thiết bị công nghiệp chất lượng cao, giá tốt nhất trên thị trường hiện nay.

Bộ điều áp khí MEDENUS R51 / R101 – Dùng cho LPG, Natural Gas, Biogas cực bền

Trong cơ sở hạ tầng kỹ thuật của các nhà máy sản xuất, hệ thống lò công nghiệp và trạm phân phối khí gas (NG, LPG hoặc Biogas), việc kiểm soát áp suất đường ống luôn là ưu tiên hàng đầu.

Duy trì áp suất ổn định không chỉ đảm bảo thiết bị tiêu thụ vận hành với hiệu suất tối ưu mà còn ngăn ngừa các sự cố cháy nổ nguy hiểm.

Dòng sản phẩm bộ điều áp khí MEDENUS đặc biệt là hai model chủ lực Bộ điều áp khí MEDENUS R51 / R101 đã thiết lập một chuẩn mực chất lượng được các kỹ sư trên toàn thế giới tin dùng.

1. Bộ điều áp khí MEDENUS R51 / R101 là gì?

Định nghĩa

Bộ điều áp khí MEDENUS (Gas Pressure Regulator) là thiết bị cơ khí chất lượng cao do hãng MEDENUS Gas Pressure Regulation GmbH (Đức) sản xuất.

Chức năng của thiết bị là giảm áp suất khí đầu vào (p1) cao hoặc không ổn định xuống mức áp suất đầu ra (p2) thấp hơn theo yêu cầu và duy trì giá trị này ổn định, bất chấp sự biến động của lưu lượng hoặc áp suất nguồn cấp.

Trong dòng sản phẩm này, MEDENUS R51 và R101 là hai dòng van điều áp tác động trực tiếp phổ biến nhất của hãng:

MEDENUS R51: Bộ điều áp có thiết kế tiêu chuẩn, nhỏ gọn, có khả năng xử lý áp suất cao (lên đến 16 bar).
MEDENUS R101: Dòng van điều áp có dải kích thước danh định đa dạng (từ DN 25 đến DN 100), được tối ưu hóa cho các đường ống công nghiệp từ trung bình đến lớn.

Môi chất sử dụng

Cả hai model R51 và R101 đều vận hành an toàn với nhiều loại khí khác nhau:

Khí thiên nhiên (Natural Gas – NG)
Khí hóa lỏng (LPG – Liquefied Petroleum Gas)
Khí Methane (CH4), Khí sinh học (Biogas)
Khí Nitơ (N2), Carbon Dioxide (CO2) và các loại khí phi ăn mòn khác.

2. Thông số kỹ thuật chi tiết của các model MEDENUS R51 và R101

Dưới đây là bảng so sánh tóm tắt các thông số kỹ thuật chi tiết của Bộ điều áp khí MEDENUS R51 / R101 dựa trên tài liệu kỹ thuật của nhà sản xuất:

Thông số kỹ thuật	Model MEDENUS R51	Model MEDENUS R101
Kiểu thiết kế (Model)	Integral pressure-tight (IS)	Integral pressure-tight (IS)
Áp suất tối đa cho phép (PS)	16 bar	8 bar
Áp suất đầu vào tối đa (pu,max)	16 bar	8 bar
Kích thước danh định (Nominal Width)	DN 25	DN 25, DN 40, DN 50, DN 65, DN 100
Kiểu kết nối (Connection type)	DIN 1092 – Flanges PN 16 (ASME Flanges theo yêu cầu)	DIN EN 1092 flanges PN 16 / ASME – B16.5 flanges Class 150 RF
Vật liệu thân (Housing material)	Hợp kim nhôm đúc (Al – Cast alloy)	Hợp kim nhôm đúc (Al cast alloy)
Mức độ chống ăn mòn (Corrosivity category)	DIN EN ISO 12944-2 (Từ C1 đến C5-I, C5-M). Tùy chọn phủ Epoxy	DIN EN ISO 12944-2 (Từ C1 đến C5-I, C5-M). Tùy chọn phủ Epoxy
Nhiệt độ làm việc (Operating Temperature)	-20 °C đến +60 °C (Class 2)	-20 °C đến +60 °C (Class 2)
Nhóm vùng áp suất đóng (Closing pressure group)	SZ 2.5	SZ 2.5
Tiêu chuẩn chức năng & Độ kín	DIN EN 334	DIN EN 334 và DIN EN 14382
Chứng nhận CE / PED / PIN	CE-0085-CR0137	CE-0085-AQ0882 / CE-0085-AQ0883
Tiêu chuẩn phòng chống cháy nổ (Ex-Protection)	Đáp ứng quy định ATEX (ATEX 95 / 94/9/EC)	Đáp ứng quy định ATEX (ATEX 95 / 94/9/EC)

3. Cấu tạo và Nguyên lý hoạt động của bộ điều áp MEDENUS R51 / R101

Cấu tạo cơ khí

Cả hai model R51 và R101 đều được đúc từ hợp kim nhôm chất lượng cao (Al – Cast alloy), giúp giảm trọng lượng thiết bị nhưng vẫn đảm bảo độ bền cơ học và khả năng chịu áp suất vượt trội:

Thân van và cụm cơ cấu chấp hành: Đáp ứng các tiêu chuẩn cao về khả năng chống ăn mòn (từ C1 đến C5-M).
Màng điều áp: Cảm biến sự thay đổi áp suất trong đường ống đầu ra.
Lò xo cài đặt áp suất: Cho phép điều chỉnh áp suất đầu ra (p2) theo mong muốn.
Cơ chế cân bằng áp suất: Đảm bảo van hoạt động chính xác, không bị ảnh hưởng bởi những biến động đột ngột của áp suất đầu vào (pu).

Nguyên lý hoạt động

Trạng thái cân bằng: Khi lưu lượng khí ổn định, lực do áp suất đầu ra (p2) tác động lên màng van cân bằng hoàn hảo với lực nén của lò xo. Đĩa van giữ nguyên vị trí, duy trì áp suất ổn định.
Khi nhu cầu tiêu thụ tăng: Áp suất đầu ra (p2) giảm nhẹ, lực tác động lên màng van yếu hơn lực lò xo. Lò xo đẩy đĩa van mở rộng thêm, cung cấp thêm khí để khôi phục áp suất p2 về mức cài đặt.
Khi nhu cầu tiêu thụ giảm: Áp suất p2 tăng lên, đẩy màng van lên trên và nén lò xo lại. Đĩa van thu hẹp khe hở, giảm lưu lượng khí cho đến khi áp suất trở về giá trị cân bằng.

4. Ưu điểm nổi bật của Bộ điều áp khí MEDENUS R51 / R101

Thiết kế chịu áp an toàn (Integral Pressure-Tight – IS): Cả R51 và R101 đều có thiết kế thân van kín áp, giúp tăng cường độ an toàn bằng cách ngăn chặn rò rỉ khí ra môi trường xung quanh.
Khả năng chống ăn mòn vượt trội: Tuân thủ tiêu chuẩn DIN EN ISO 12944-2 với các cấp độ từ C1 đến C5-M. Khách hàng có thể yêu cầu thêm lớp phủ bảo vệ epoxy cho các hệ thống lắp đặt tại môi trường khắc nghiệt.
An toàn chống cháy nổ (Tuân thủ ATEX): Các bộ phận cơ khí không tạo ra nguồn gây cháy tiềm ẩn, đảm bảo tuân thủ nghiêm ngặt chỉ thị ATEX 95 (94/9/EC) của Châu Âu.
Tuân thủ các tiêu chuẩn khắt khe của Châu Âu: Sản phẩm đạt chứng nhận CE và PED, đồng thời đáp ứng đầy đủ các tiêu chuẩn DIN EN 334 / DIN EN 14382.

5. Yêu cầu kỹ thuật khi lắp đặt van MEDENUS R51 / R101

Dựa trên khuyến nghị từ nhà sản xuất MEDENUS:

Vị trí lắp đặt ưu tiên: Các model Bộ điều áp khí MEDENUS R51 / R101 nên được lắp đặt theo phương nằm ngang trên đường ống.
Hướng dòng chảy: Hướng dòng chảy của khí gas được thể hiện rõ ràng bằng mũi tên đúc trực tiếp trên thân van. Người lắp đặt cần đảm bảo van được lắp đúng chiều.
Lắp đặt thiết bị bảo vệ: Cần lắp đặt bộ lọc khí gas (Gas Filter) ở phía trước van để ngăn bụi bẩn và các tạp chất cơ học làm hỏng màng van cũng như các gioăng làm kín.
