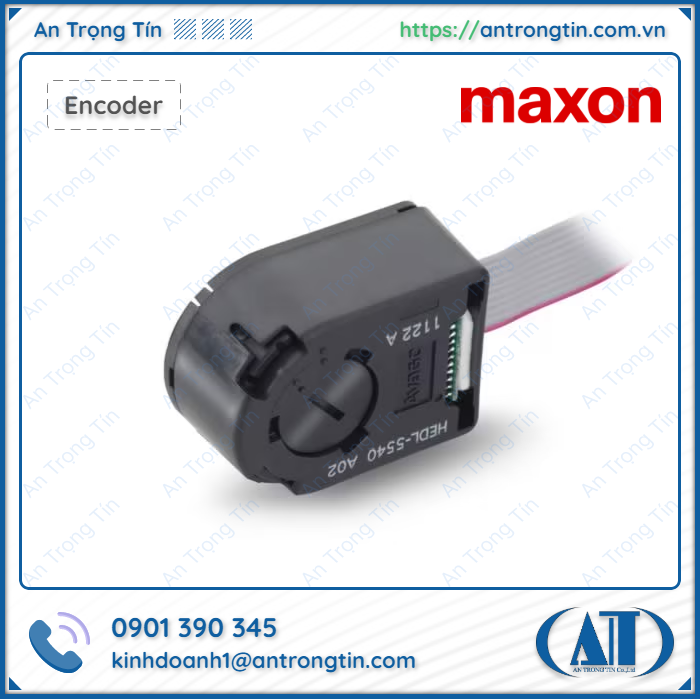

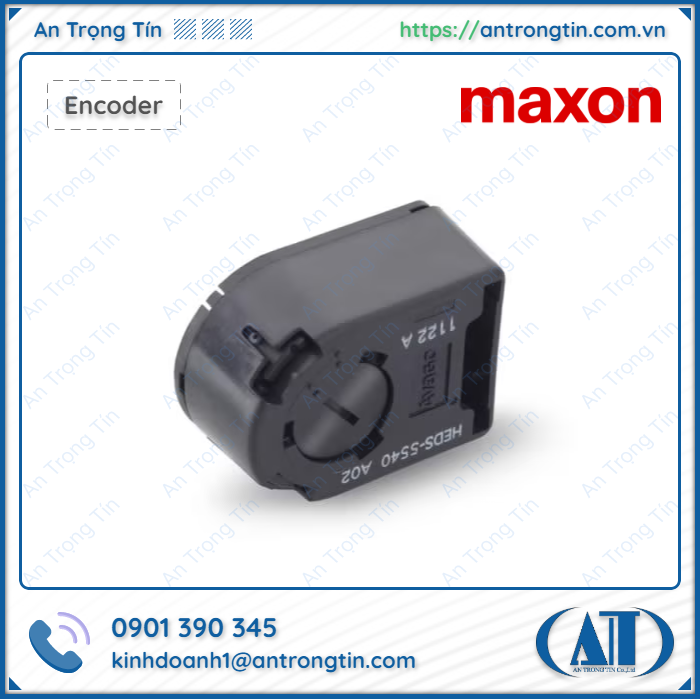

Bộ mã hóa gia tăng (Encoder) Maxon HEDS 5540

Mô tả

Bộ mã hóa gia tăng (Encoder) Maxon HEDS 5540

Công ty TNHH kỹ thuật công nghệ An Trọng Tín

Hotline: 0901390345 – Tự hào là đơn vị tiên phong cung cấp các máy móc thiết bị công nghiệp chất lượng cao, giá tốt nhất trên thị trường hiện nay.

Bộ mã hóa gia tăng (Encoder) Maxon HEDS 5540 chính hãng – Phân phối giá tốt nhất, 500 CPT TTL

• Trong các hệ thống truyền động hiện đại, đặc biệt là trong robot, thiết bị y tế, tự động hóa chính xác, việc điều khiển tốc độ và vị trí động cơ đóng vai trò rất quan trọng.
• Để đảm bảo độ chính xác và ổn định của toàn hệ thống, Bộ mã hóa gia tăng (Encoder) phản hồi là thành phần không thể thiếu.
• Trong số các dòng bộ mã hóa được đánh giá cao hiện nay, Bộ mã hóa gia tăng (Encoder) Maxon HEDS 5540 nổi bật nhờ độ tin cậy cao, kích thước nhỏ gọn.

1. Tổng quan về Bộ mã hóa gia tăng (Encoder) Maxon HEDS 5540

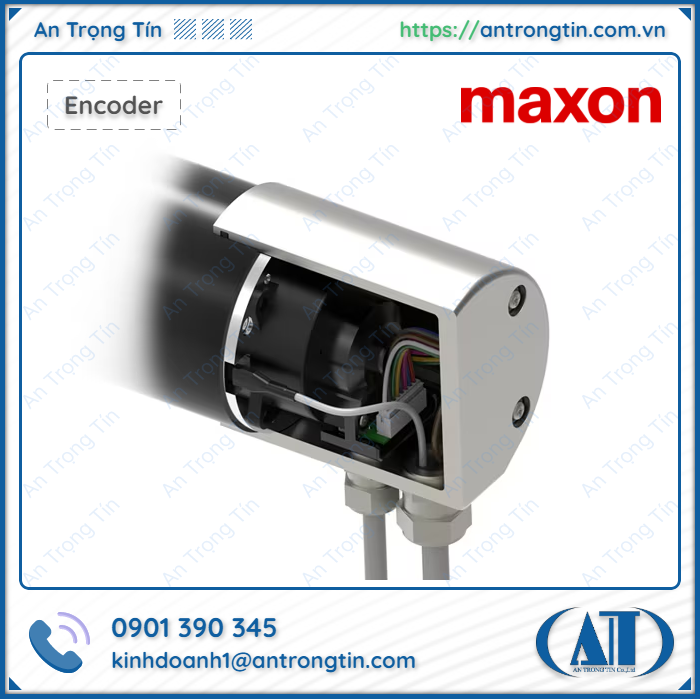

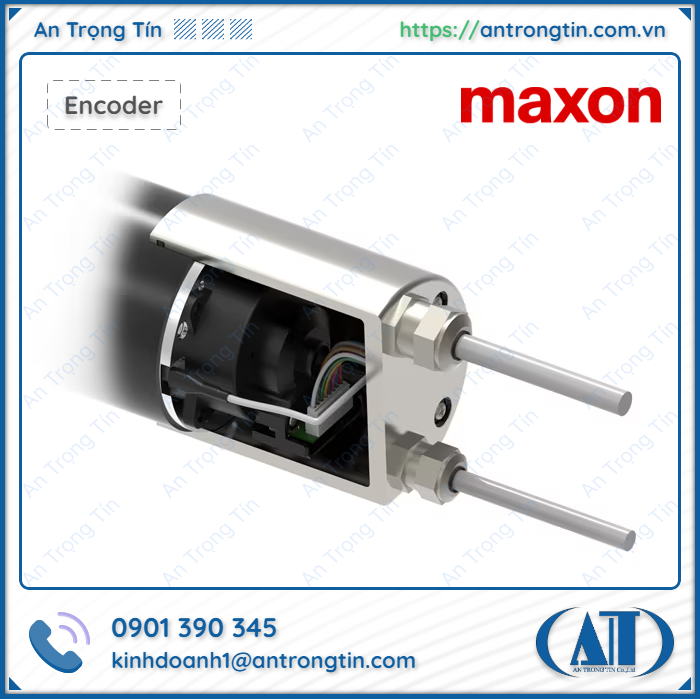

Encoder Maxon HEDS 5540 là bộ mã hóa gia tăng quang học được thiết kế để lắp đặt trực tiếp phía sau động cơ DC hoặc động cơ không chổi than.

Dòng sản phẩm HEDS 5540 được phát triển cho các ứng dụng như:

• Điều khiển tốc độ động cơ
• Điều khiển vị trí tương đối
• Phản hồi tín hiệu trong hệ thống servo
• Các ứng dụng yêu cầu độ ổn định cao

Thiết kế nhỏ gọn và độ phân giải thông dụng 500 CPT, HEDS 5540 phù hợp với các hệ thống có không gian lắp đặt hạn chế.

2. Bộ mã hóa gia tăng (Encoder) là gì? Nguyên lý hoạt động

Bộ mã hóa gia tăng là một thiết bị tạo ra các xung điện khi trục quay.

Mỗi vòng quay tạo ra một số xung cụ thể (Số xung trên mỗi vòng quay – CPT). Bộ điều khiển đếm các xung này để tính toán:

• Tốc độ quay (RPM)
• Vị trí tương đối
• Hướng quay

Nguyên lý hoạt động của HEDS 5540

• Một đĩa mã hóa quang điện được gắn trên trục động cơ.
• Một cảm biến quang điện phát hiện ánh sáng đi qua đĩa.
• Nó tạo ra các xung sóng vuông A và B với độ lệch pha 90°.
• Một tín hiệu Chỉ số (Z) bổ sung xác định vị trí tham chiếu.

Tín hiệu đầu ra thường là TTL 5V.

3. Cấu trúc của Bộ mã hóa gia tăng (Encoder) Maxon HEDS 5540

Cấu trúc bao gồm:

• Đĩa mã hóa quang học độ chính xác cao
• Mô-đun cảm biến quang học
• Mạch xử lý tín hiệu
• Đầu nối tín hiệu
• Vỏ bảo vệ nhỏ gọn

4. Phần Model – Thông số kỹ thuật sản phẩm

Dưới đây là các thông số kỹ thuật điển hình Bộ mã hóa gia tăng Maxon HEDS 5540 chính hãng:

Model phổ biến

• HEDS 5540 – 500 CPT – 3 Channels
• HEDS 5540 không Line Driver
• Phiên bản tích hợp động cơ DC Maxon

(Lưu ý: Cấu hình đầu ra có thể khác nhau tùy thuộc vào mã sản phẩm cụ thể.)

5. Ưu điểm chính của Bộ mã hóa gia tăng (Encoder) Maxon HEDS 5540

5.1 Độ chính xác cao

• 500 CPT và tín hiệu vuông góc, hệ thống có thể nội suy lên đến 2000 xung/vòng quay, tăng độ phân giải điều khiển.

5.2 Kích thước nhỏ gọn

• Thích hợp cho robot mini, thiết bị y tế và hệ thống cơ điện tử nhỏ gọn.

5.3 Độ ổn định cao

• Công nghệ quang học đảm bảo nhiễu tín hiệu thấp trong môi trường tiêu chuẩn.

5.4 Khả năng tương thích hoàn hảo với động cơ Maxon

• Được thiết kế đặc biệt cho hệ sinh thái động cơ của Tập đoàn Maxon.

6. Ứng dụng thực tiễn trong công nghiệp

Bộ mã hóa gia tăng (Encoder) Maxon HEDS 5540 được sử dụng rộng rãi trong:

Robot công nghiệp

• Điều khiển vị trí chính xác của cánh tay robot

Thiết bị y tế

• Máy bơm truyền dịch, Robot phẫu thuật

Máy CNC mini

• Điều khiển trục X-Y-Z

Tự động hóa phòng thí nghiệm

• Ray trượt tuyến tính độ chính xác cao

7. So sánh HEDS 5540 và HEDL 9140

Nếu dây dẫn dài hơn 3m hoặc môi trường có mức độ nhiễu cao, hãy sử dụng HEDL 9140.

8. Tại sao nên chọn Bộ mã hóa gia tăng (Encoder) Maxon HEDS 5540 chính hãng?

Độ chính xác được đảm bảo

• Sản phẩm chính hãng đáp ứng tiêu chuẩn Thụy Sĩ.

Độ bền cao

• Vật liệu và linh kiện đáp ứng tiêu chuẩn công nghiệp.

Tương thích 100%

• Phù hợp với động cơ Maxon.

Hỗ trợ kỹ thuật đầy đủ

• Bảng dữ liệu, tư vấn kỹ thuật, tài liệu CAD.

9. Lưu ý về lắp đặt và sử dụng

• Đảm bảo nguồn điện 5V ổn định.
• Tránh nhiễu điện từ mạnh.
• Sử dụng cáp tín hiệu ngắn.
• Kết nối cáp đồng trục đúng cách.

10. Hướng dẫn lựa chọn Bộ mã hóa gia tăng (Encoder) phù hợp

Khi chọn bộ mã hóa, hãy xem xét:

• Độ phân giải yêu cầu
• Môi trường hoạt động
• Khoảng cách truyền tín hiệu
• Yêu cầu điều khiển

HEDS 5540 phù hợp cho các ứng dụng tiêu chuẩn, cáp ngắn và môi trường ít nhiễu.
