Bộ truyền động khí nén Tork

Mô tả

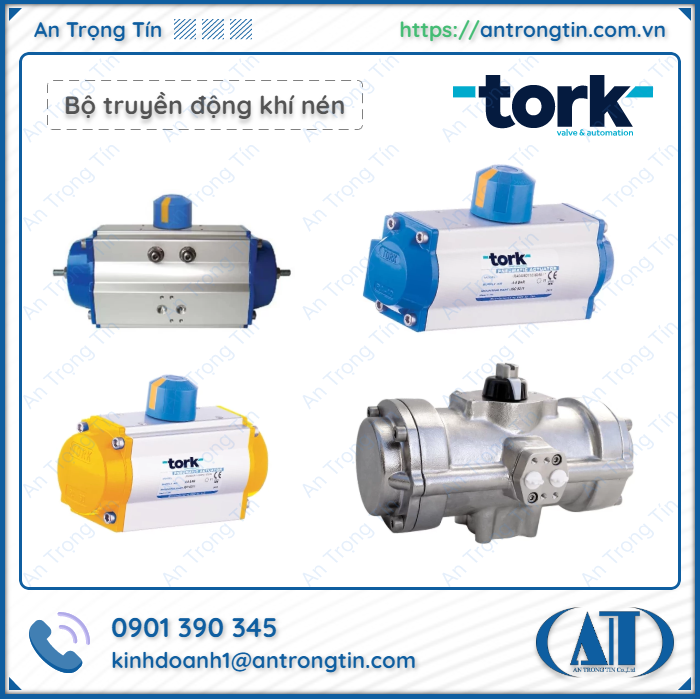

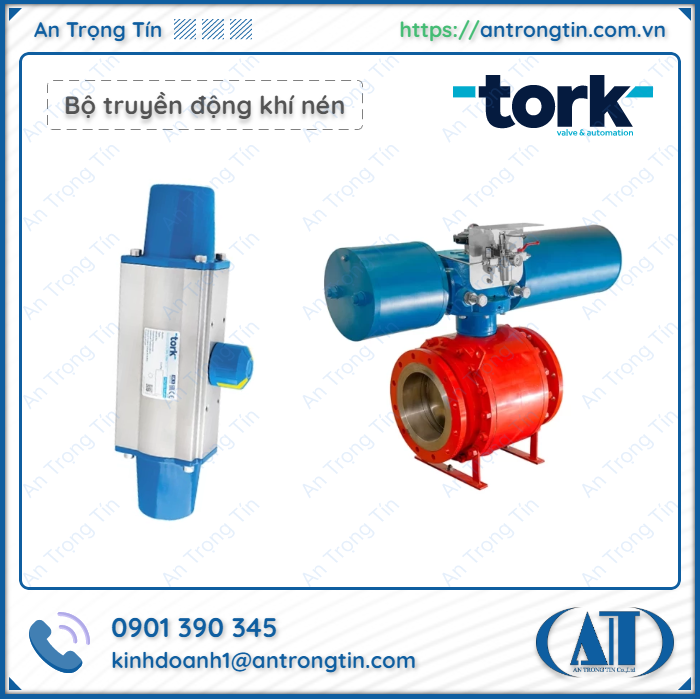

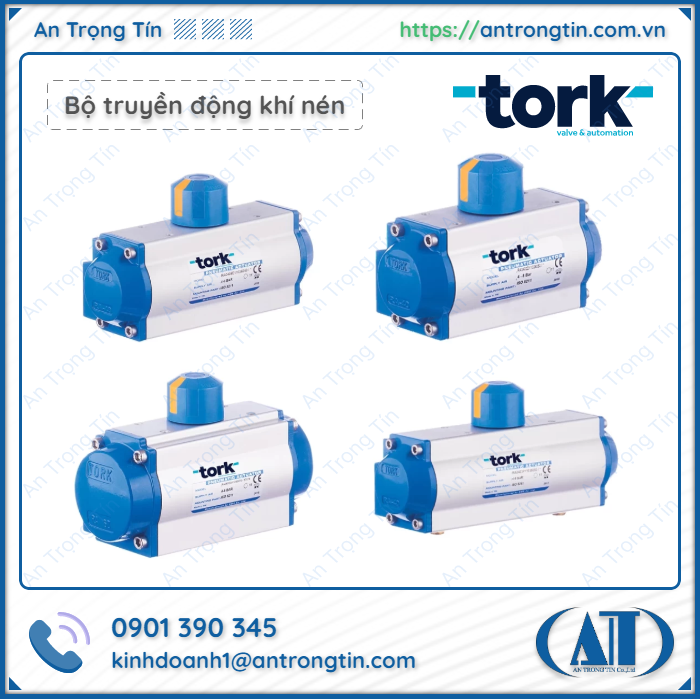

Bộ truyền động khí nén Tork

Công ty TNHH kỹ thuật công nghệ An Trọng Tín

Hotline: 0901390345 – Tự hào là đơn vị tiên phong cung cấp các máy móc thiết bị công nghiệp chất lượng cao, giá tốt nhất trên thị trường hiện nay.

Mua Bộ truyền động khí nén Tork chính hãng – Giá cả cạnh tranh, Giao hàng nhanh chóng

1. Giới thiệu chung:

• Bộ truyền động khí nén là thiết bị quan trọng trong các hệ thống điều khiển van tự động.
• Trong số rất nhiều thương hiệu trên thị trường, bộ truyền động khí nén Tork của SMS-TORK (Thổ Nhĩ Kỳ) nổi bật nhờ chất lượng ổn định và khả năng tương thích cao.
• Bộ truyền động khí nén Tork đáp ứng các tiêu chuẩn ISO 5211, DIN 3337 và VDI/VDE, phù hợp với nhiều loại van như van bi, van bướm, van chặn và van nút.
• Thiết bị được sử dụng rộng rãi trong các nhà máy thực phẩm, dược phẩm, nước sạch, xử lý nước thải, hóa chất, xi măng, giấy, thép và dầu khí.

2. Bộ truyền động khí nén Tork là gì?

• Bộ truyền động khí nén Tork là thiết bị chuyển đổi năng lượng khí nén thành chuyển động cơ học để điều khiển van đóng mở hoặc điều khiển tuyến tính.
• Khi khí nén được cấp vào thiết bị, áp suất khí nén sẽ đẩy piston hoặc tạo ra lực quay giúp dẫn động trục van.

Tork sản xuất các dòng sản phẩm chính:

Bộ truyền động khí nén tác động đơn (SR)

• Sử dụng lò xo để tự động trở về trạng thái ban đầu khi hết khí.

Bộ truyền động khí nén tác động kép (DA)

• Sử dụng khí nén cho cả hai chiều đóng và mở.

Loại góc quay đặc biệt 120° – 180°

• Dùng cho van yêu cầu góc quay lớn hơn 90°.

Loại chống cháy nổ ATEX

Loại chịu nhiệt độ thấp – nhiệt độ cao

Loại thép không gỉ dùng cho thực phẩm – dược phẩm

3. Cấu tạo bộ Bộ truyền động khí nén Tork

3.1. Thân bộ truyền động

• Được làm từ hợp kim nhôm anot hóa cứng, chống ăn mòn cao.
• Bên ngoài được phủ sơn tĩnh điện tăng độ bền.

3.2. Piston

• Được làm từ hợp kim nhôm hoặc thép.
• Chịu được áp suất khí từ 2 – 8 bar.
• Tạo lực đẩy hoặc xoay trục van.

3.3. Lò xo (loại tác động đơn)

• Lò xo hợp kim cường độ cao.
• Đảm bảo khả năng trở về vị trí đóng khi mất khí.

3.4. Trục ra

• Truyền chuyển động quay từ piston đến van.
• Được thiết kế theo tiêu chuẩn ISO 5211 để lắp đặt trực tiếp.

3.5. Gioăng làm kín

• Vật liệu: NBR, Viton hoặc Teflon.
• Ngăn rò rỉ khí, tăng tuổi thọ thiết bị.

3.6. Nắp trước – nắp sau

• Cho phép tháo rời để bảo trì.
• Chịu được áp suất khí cao.

3.7. Hiển thị góc mở

• Cho phép quan sát trạng thái đóng – mở của van.

4. Nguyên lý hoạt động của Bộ truyền động khí nén Tork

4.1. Nguyên lý tác động kép (DA)

• Khí nén được cung cấp cho buồng A → piston di chuyển → van mở.
• Khí nén được cung cấp cho buồng B → piston di chuyển ngược lại → van đóng.
• Không sử dụng lò xo, do đó lực mạnh hơn và quay nhanh hơn.

4.2. Nguyên lý tác động đơn (SR)

• Khí nén được cung cấp → nén lò xo → van mở.
• Khí nén bị mất hoặc cung cấp cho buồng đối diện → lò xo đẩy van đóng lại đến vị trí an toàn (Không đóng/Không mở).
• Được sử dụng cho các hệ thống yêu cầu an toàn khi mất khí (an toàn phòng cháy chữa cháy, nhiệt, hóa chất…).

5. Ưu điểm nổi bật của Bộ truyền động khí nén Tork

5.1. Độ bền vượt trội

• Thân bộ truyền động được làm bằng hợp kim anot hóa cứng.
• Hoạt động tốt trong môi trường ẩm ướt, bụi bặm và hóa chất nhẹ.
• Độ bền trung bình từ 7–12 năm tùy theo môi trường.

5.2. Lực quay mạnh – Mô-men xoắn lớn

• Tork có mô-men xoắn từ 10 Nm đến 4.000 Nm, phù hợp với các loại van từ DN15 – DN1200.

5.3. Vận hành nhanh – ổn định

• Thời gian đóng mở 0,5 – 1,5 giây.
• Không bị quá nhiệt như bộ truyền động điện.

5.4. Chi phí hợp lý

• So với các thương hiệu châu Âu, Tork có giá cả cạnh tranh hơn nhưng chất lượng tốt.

5.5. Nhiều phụ kiện đi kèm

• Hộp công tắc hành trình
• Van điện từ
• Bộ điều chỉnh lọc khí
• Bộ điều khiển tuyến tính (Bộ định vị)

6. Phân loại

6.1. Theo cơ chế hoạt động

• Tác động đơn (dòng SR)
• Tác động kép (dòng DA)

6.2. Theo góc quay

• 90° tiêu chuẩn
• 120° – 180° đặc biệt

6.3. Theo vật liệu

• Nhôm tiêu chuẩn
• Thép không gỉ an toàn thực phẩm
• PTFE chống ăn mòn

6.4. Theo môi trường

• ATEX – chống cháy nổ
• Nhiệt độ thấp đến -40°C
• Nhiệt độ cao đến 150°C
