Mô tả
Đầu dao động Heimatec Chính Hãng – Driven Tools
Công ty TNHH kỹ thuật công nghệ An Trọng Tín
Hotline: 0901390345 – Tự hào là đơn vị tiên phong cung cấp các máy móc thiết bị công nghiệp chất lượng cao, giá tốt nhất trên thị trường hiện nay.
Đầu dao động Heimatec Driven Tools – Loại bỏ rung động, đạt độ chính xác micromet
Trong gia công chính xác, việc tối ưu hóa quy trình trên máy tiện CNC và trung tâm tiện phay kết hợp (Turn-Mill Centers) là một thách thức quan trọng.
Hệ thống Đầu dao động Heimatec từ CHLB Đức là một giải pháp công nghệ đột phá, kết hợp các thao tác phay, khoan và taro phức tạp trong một chu kỳ thiết lập phôi duy nhất, loại bỏ nhu cầu sử dụng các máy trung gian.
1. Đầu dao động Heimatec Chính Hãng – Driven Tools là gì?

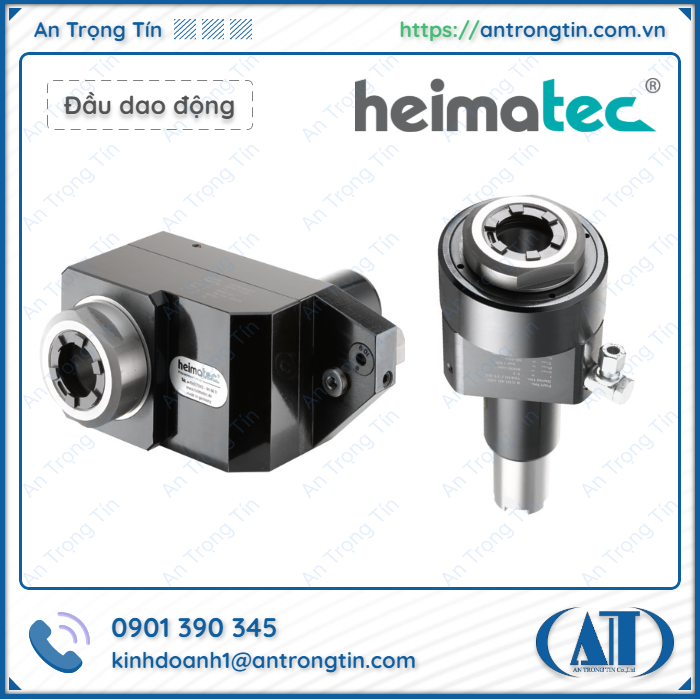

Đầu dao động Heimatec (hay còn gọi là Live Tools, Live Tooling) là hệ thống kẹp dụng cụ cắt với tích hợp cơ cấu truyền động cơ khí độc lập.

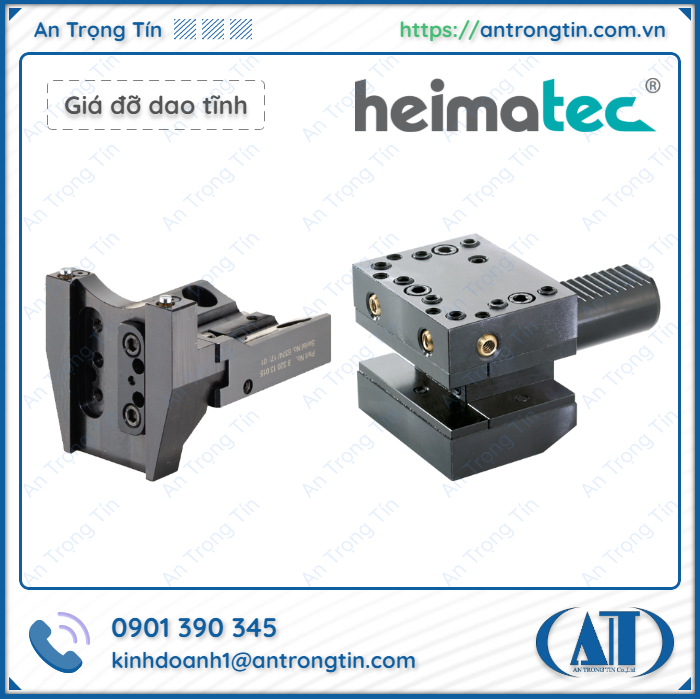

Khác với đầu dao tĩnh (Static Tools), Đầu dao động Heimatec sở hữu một hệ thống truyền động bánh răng bên trong tinh vi.
Cơ chế này nhận mô-men xoắn từ động cơ của đài dao (Turret) trên máy tiện CNC để truyền trực tiếp lực quay đến đầu dụng cụ, chẳng hạn như mũi khoan, dao phay hoặc mũi taro.
Điều này cho phép máy tiện xử lý các thao tác phức tạp (phay rãnh then, phay lệch tâm, khoan lỗ xuyên, v.v.) trong một chu kỳ thiết lập duy nhất, hiện thực hóa giải pháp “Xử lý trong một lần” giúp tiết kiệm đáng kể thời gian thiết lập.
2. Phân loại chi tiết các dòng Đầu dao động Heimatec
Đầu dao động dạng thẳng (Live tool unit, axial):
- Trục quay của dao song song với trục Z của máy tiện, được thiết kế đặc biệt để khoan tâm và taro trực tiếp trên bề mặt đầu phôi.
Đầu dao động dạng lệch tâm (Live tool unit, offset):
- Tâm trục dao được lệch 1 khoảng so với trục chính, mở rộng diện tích cắt và ngăn ngừa va chạm với đài dao.
Đầu dao động dạng góc vuông (Live tool unit, angled):
- Trục quay của dụng cụ vuông góc với trục chính của phôi (trục X), được sử dụng đặc biệt để phay rãnh then hoặc khoan lỗ ngang thân phôi.

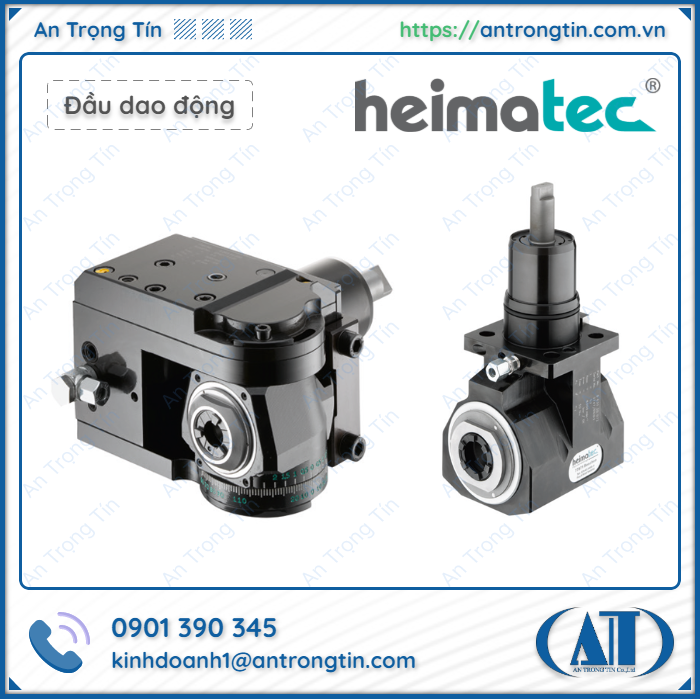

Đầu dao động điều chỉnh góc linh hoạt (Live tool unit, swiveling):
- Cung cấp khả năng điều chỉnh góc linh hoạt (từ -90° đến +90°), lý tưởng để gia công các chi tiết có lỗ xiên hoặc vát phức tạp mà không cần đến máy 5 trục đắt tiền.
3. Model và thông số kỹ thuật của hệ thống Đầu dao động Heimatec
Dưới đây là các thông số kết nối tiêu chuẩn:
| Dòng Model / Phân Loại | Tiêu Chuẩn Ổ Dao (Turret Interface) | Tiêu Chuẩn Trục Truyền Động (Drive Profile) | Tốc Độ Vòng Quay Tối Đa (Max RPM) |
| Heimatec Axial Standard (Thẳng) | BMT 45 / BMT 55 / BMT 65 / BMT 85 | DIN 5480 / DIN 5482 / TOEM | 6,000 – 12,000 RPM |
| Heimatec Angled 90° (Vuông góc) | VDI 30 / VDI 40 / VDI 50 | DIN 1809 / Flat-Drive | 5,000 – 10,000 RPM |
| Heimatec Offset (Lệch tâm) | BMT 55 / BMT 65 / VDI 40 | DIN 5480 / DIN 1809 | 8,000 – 15,000 RPM |
| Heimatec Swiveling (Xoay góc) | BMT 65 / VDI 40 / HSK-T | Tiêu chuẩn đặc biệt / Custom | 4,000 – 8,000 RPM |
Lưu ý về các kết nối trục truyền động (Drive Profile):
- DIN 5480 / DIN 5482: Trục then hoa kiểu bánh răng, phân bổ mô-men xoắn đều, thường được sử dụng trong các máy móc của châu Âu và Hàn Quốc.
- DIN 1809: Loại truyền động vấu dẹt với truyền động hai mặt đối xứng, thường thấy trong các hệ đài dao VDI.
- TOEM & Flat-drive chuyên biệt: Các khớp nối chuyên dụng từ các nhà sản xuất máy móc Nhật Bản, tối ưu hóa độ êm ái ở tốc độ cao và giảm thiểu sinh nhiệt.
4. Ưu điểm công nghệ vượt trội và lợi ích kinh tế
Công nghệ vòng bi siêu chính xác (Superior Bearing Technology):
- Sử dụng vòng bi tiếp xúc góc gia tải trước (Preloaded) để loại bỏ hoàn toàn độ rơ, chịu được lực cắt lớn và đảm bảo bề mặt phôi hoàn hảo.
Hệ thống làm mát xuyên tâm cao áp (Internal Coolant – IC):
- Dẫn dầu làm mát xuyên tâm trục dao ở áp suất 70-140 bar, giúp bẻ phôi, thoát phôi nhanh chóng và kéo dài đáng kể tuổi thọ dụng cụ cắt.
Hiệu quả kinh tế cao:
- Rút ngắn thời gian chu kỳ sản xuất, loại bỏ các lỗi thiết lập tích lũy (Run-out) bằng cách duy trì một hệ tọa độ góc, tối ưu hóa không gian xưởng và giảm số lượng công nhân vận hành đơn lẻ.
