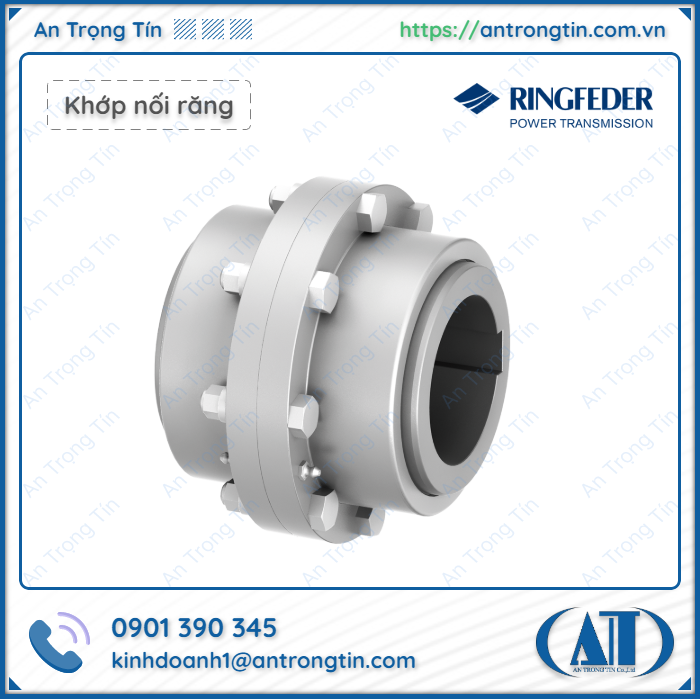

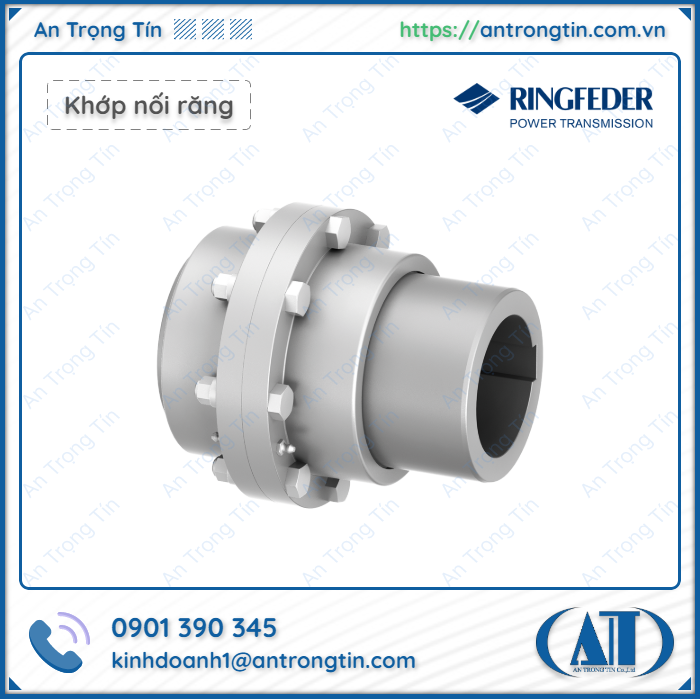

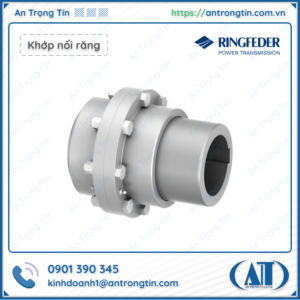

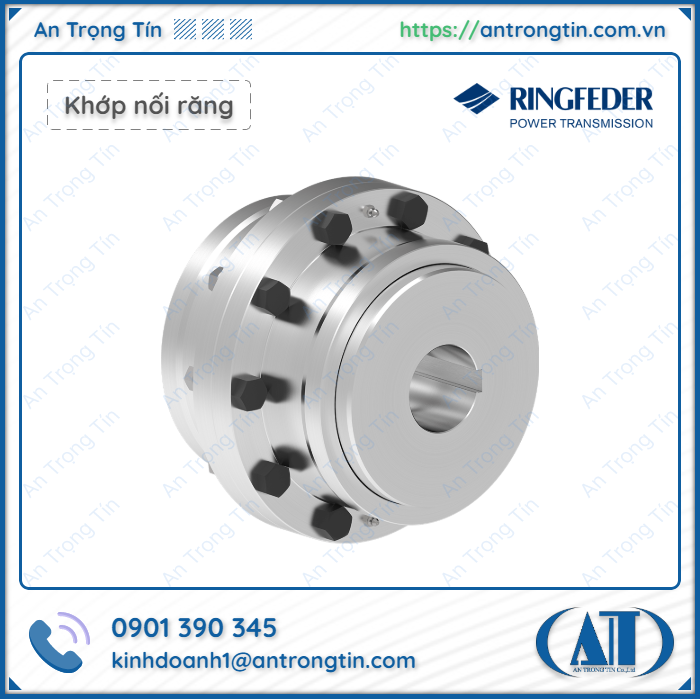

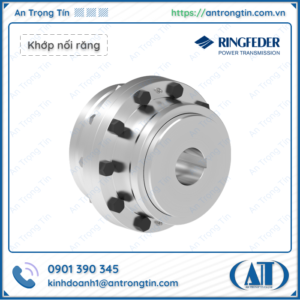

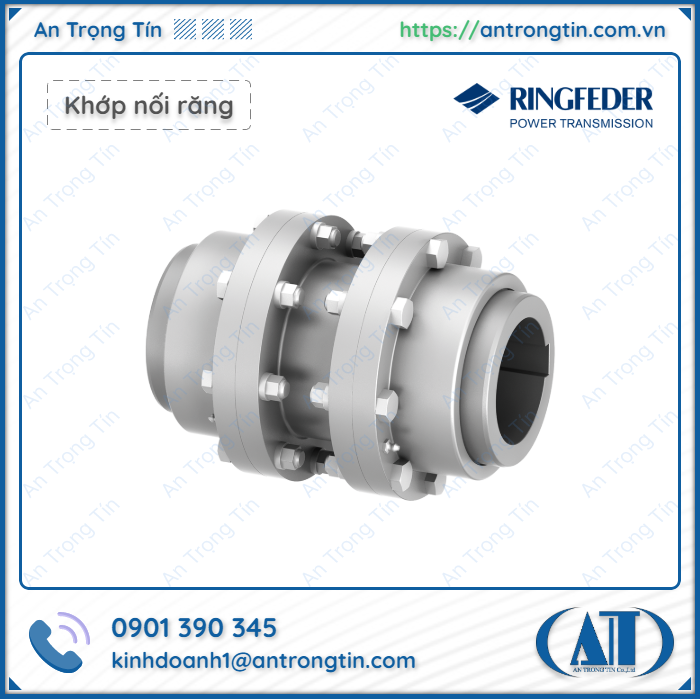

Khớp nối răng Ringfeder TNZ ZCAK ZCBK

Mô tả

Khớp nối răng Ringfeder TNZ ZCAK ZCBK

Công ty TNHH kỹ thuật công nghệ An Trọng Tín

Hotline: 0901390345 – Tự hào là đơn vị tiên phong cung cấp các máy móc thiết bị công nghiệp chất lượng cao, giá tốt nhất trên thị trường hiện nay.

Khớp nối răng Ringfeder TNZ ZCAK ZCBK nhập khẩu chính hãng Đức

Hệ thống truyền động công nghiệp nặng như xi măng, thép, nhiệt điện…, yêu cầu về truyền mô-men xoắn cao, độ bền cao và kiểm soát độ lệch trục luôn là quan trọng nhất.

Giải pháp hiện đang được các kỹ sư tin dùng là Khớp nối răng Ringfeder TNZ ZCAK ZCBK – một loại khớp nối bánh răng cao cấp từ thương hiệu Ringfeder của Đức.

1. Tổng quan về Khớp nối răng Ringfeder TNZ ZCAK ZCBK

Ringfeder TNZ ZCAK ZCBK thuộc dòng TNZ – Gear Couplings của Ringfeder Power Transmission.

Khớp nối bánh răng cardanic kép với cơ chế giới hạn độ trôi dọc trục bổ sung, phù hợp với các động cơ sử dụng bạc lót và các hệ thống yêu cầu điều khiển vị trí rôto chính xác.

Các tính năng chính:

• Thiết kế răng cong (crowned teeth) giúp bù lệch góc và lệch tâm
• Cấu trúc cardanic kép đảm bảo truyền động ổn định
• Bao gồm giới hạn độ trôi dọc trục
• Khả năng chịu mô-men xoắn cao
• Độ cứng xoắn cao
• Tuổi thọ cao trong môi trường hoạt động khắc nghiệt

2. Cấu trúc và nguyên lý hoạt động của Khớp nối răng Ringfeder TNZ ZCAK ZCBK

2.1 Cấu trúc cơ bản

• Hai moayơ bánh răng ngoài
• Hai ống lót bánh răng trong
• Công tắc giới hạn hành trình dọc trục
• Hệ thống làm kín bằng O-ring
• Bu lông nối cường độ cao

Tất cả các bộ phận đều được làm từ thép hợp kim cường độ cao, được xử lý nhiệt bề mặt để tăng độ cứng và khả năng chống mài mòn.

2.2 Nguyên lý hoạt động

Khi động cơ truyền mô-men xoắn đến trục, lực xoắn được truyền qua các bánh răng ngoài và trong ăn khớp với nhau. Thiết kế bánh răng cong cho phép:

• Bù sai lệch góc
• Bù trừ chuyển động lệch tâm
• Giảm rung động

Trong phiên bản ZCAK/ZCBK, hành trình dọc trục được giới hạn bởi một cơ cấu cơ khí đặc biệt, ngăn rôto động cơ di chuyển vượt quá giới hạn cho phép.

3. Sự khác biệt giữa TNZ ZCAK và TNZ ZCBK

Mặc dù cả hai đều thuộc dòng sản phẩm giới hạn trục, nhưng hai phiên bản này có một số điểm khác biệt:

TNZ ZCAK

• Vòng đệm O-ring tích hợp bên trong
• Cấu trúc nhỏ gọn
• Thích hợp cho các ứng dụng tải trọng nặng tiêu chuẩn

TNZ ZCBK

• Vòng đệm O-ring riêng biệt, được bắt vít riêng
• Thiết kế chắc chắn hơn
• Thích hợp cho môi trường công nghiệp nặng với độ rung cao

Việc lựa chọn giữa ZCAK và ZCBK phụ thuộc vào môi trường hoạt động và các yêu cầu kỹ thuật cụ thể của hệ thống.

4. Phần model – Thông số kỹ thuật của Khớp nối răng Ringfeder TNZ ZCAK ZCBK

4.1 Phạm vi kích thước thông dụng

• Kích thước: 69 – 254 (hoặc lớn hơn theo yêu cầu)
• Đường kính trục: từ 12 mm đến hơn 190 mm
• Đường kính ngoài: 100 mm – hơn 400 mm
• Chiều dài tổng thể: thay đổi tùy theo model

4.2 Thông số kỹ thuật chính

4.3 Ví dụ các model cụ thể

• TNZ ZCAK 69
• TNZ ZCAK 107
• TNZ ZCAK 152
• TNZ ZCBK 179
• TNZ ZCBK 234
• TNZ ZCBK 254

Mỗi mẫu sẽ có bảng thông số kỹ thuật chi tiết bao gồm:

• d1 min / d1 max (đường kính trục)
• D1, D2 (đường kính ngoài)
• L (chiều dài tổng thể)
• Trọng lượng (kg)
• Tốc độ quay cho phép

5. Ứng dụng thực tiễn trong công nghiệp

Khớp nối răng Ringfeder TNZ ZCAK ZCBK được sử dụng rộng rãi trong:

5.1 Công nghiệp xi măng

• Máy nghiền bi
• Lò quay
• Băng tải công suất lớn

5.2 Công nghiệp nhiệt điện

• Hệ thống truyền động Turner
• Quạt công nghiệp công suất lớn

5.3 Công nghiệp thép

• Nhà máy cán thép
• Hệ thống truyền động lò nung

5.4 Dầu khí và khai thác mỏ

• Máy bơm công suất lớn
• Hệ thống khai thác mỏ

6. Ưu điểm vượt trội so với các loại khớp nối thông thường

So với các loại khớp nối bánh răng tiêu chuẩn hoặc khớp nối đàn hồi:

• Truyền mô-men xoắn lớn hơn
• Độ cứng xoắn cao
• Ổn định hơn trong quá trình tăng tốc
• Phù hợp với động cơ sử dụng sleeve bearing
• Tuổi thọ cao
• Ít cần bảo trì

Đặc biệt trong các ứng dụng công suất cao, đây là giải pháp an toàn và tiết kiệm chi phí lâu dài.

7. Tại sao nên chọn sleeve bearing chính hãng tại Việt Nam?

Hiện nay, nhu cầu về Ringfeder TNZ ZCAK ZCBK tại Việt Nam đang tăng lên. Lựa chọn sản phẩm chính hãng mang lại:

• Đảm bảo chất lượng theo tiêu chuẩn Đức
• Bản vẽ CAD và tài liệu kỹ thuật
• Tư vấn lựa chọn model phù hợp
• Hỗ trợ kỹ thuật lắp đặt
• Thời gian giao hàng tối ưu

Sử dụng sản phẩm chính hãng giúp doanh nghiệp tránh rủi ro hư hỏng, giảm chi phí thời gian ngừng hoạt động và tăng hiệu quả sản xuất.

8. Hướng dẫn lựa chọn mẫu phù hợp

Khi lựa chọn Ringfeder TNZ ZCAK ZCBK, bạn cần xác định:

• Mô-men xoắn yêu cầu
• Tốc độ quay
• Đường kính trục
• Loại ổ trục (ổ trục trượt hoặc ổ trục lăn)
• Điều kiện môi trường

Dựa trên các yếu tố này, nhà cung cấp sẽ đề xuất mẫu phù hợp nhất, đảm bảo hoạt động an toàn và hiệu quả.

9. Lưu ý về lắp đặt và bảo trì

• Căn chỉnh thực tế trục chính trước khi vận hành
• Sử dụng mỡ bôi trơn chuyên dụng
• Kiểm tra thường xuyên các bu lông siết chặt
• Theo dõi độ rung và nhiệt độ

=> Bảo trì đúng cách sẽ giúp khớp nối đạt được tuổi thọ tối đa.
